GZDW33-400AH交直流一体源电源屏

GZDW33-400AH交直流一体源电源屏产品介绍

    GZDW33-400AH交直流智能一体化站用电源柜主要应用于变配电、发电系统中，其核心作用是为控制、信号、保护、自动装置以及某些执行机构等供电的直流电源系统，通常称为直流操作电源。为微机、载波、消防等设备供电的交流电源系统，通常称为交流操作电源;为交换机、远动等通信设备供电的直流电源系统，则称为通信电源。

GZDW33-400AH交直流一体源电源屏组成

     GZDW33-400AH智能一体化电源系统由直流操作电源系统、交流电源系统、UPS电源系统、DC/DC通信电源系统四项分系统组成。直流分系统额定输出电压为DC220V，系统采用单母线接线方式。交流分系统额定输出电压为AC380/220V，采用单母线不分段接线方式,三相四线制。UPS电源分系统额定输出电压为AC220V，采用单母线接线方式,单相制。通信电源分系统额定输出电压为DC48V，采用单母线接线方式。智能站用交直流电源一体化系统将交流系统、直流操作系统、UPS电源系统、通信电源系统统一设计、监控、生产、调试，实现站用电源安全化、网络化、智能化、一体化。

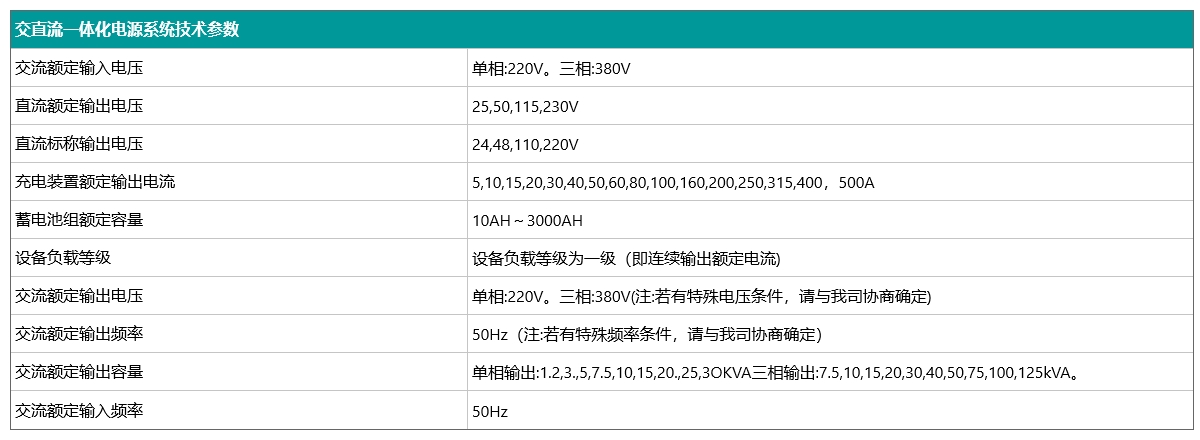

GZDW33-400AH交直流一体源电源屏系统介绍

交流系统

      1.闭锁功能:自动转换开关ATS带机械电气双闭锁功能。

      2.互投功能:备用电源自动投入。

      3.自复功能:备用电源投入后，当主电源正常后自动切回主供电源供电。

      4.通讯功能:多功能表以及开关量采集单元(ATK3)通过RS485通讯接口与一体化电源监控（ATP7-ZK）通讯。

      5.状态监视

      6.能监测ATS开关位置状态，动作、故障、电压异常告警、馈线开关故障脱扣状态等。

      7.电气量远方监测与显示。

      8.能监测母线三相电压、三相电流、有功功率、无功功率、频率、电度等电气参量，可方便接入变电站综合自动化系统。

      9.具有告警事件记录、装置动作事件记录信号。

直流系统

      直流操作电源电压为:DC220V，其基本接线方式采用控制母线和合闸母线分开、1组电池、1组充电机或者控制母线与合闸母线合一，1组电池、1组充电机。高频开关电源的充电模块采用N+1热备份型式。

      1.通讯功能；直流操作电源电压为:DC220V，其基本接线方式采用控制母线和合闸母线分开、1组电池、1组充电机或者控制母线与合闸母线合一，1组电池、1组充电机。高频开关电源的充电模块采用N+1热备份型式。

      2.状态监视；能监测模块输出开关、电池开关以及各馈线开关位置脱扣状态，母线及支路绝缘异常告警，单体电池电压异常告警、交流输入电压异常告警、母线及电池组电压异常告警等。

      3.电气量远方监测与显示；能监测模块输出电压电流、电池电压电流、合母电压、控母电压、负载电流、正负母线对地电压等电气参量，可方便接入变电站综合自动化系统。

      4.事件记录；具有告警事件记录、装置动作事件记录信号。

      5.支持运行模式；自动智能电池管理。手动均浮充转换对电池进行管理。

DC/DC系统

      DC/DC通信电源模块（M48Z20/M48Z30)电压为:-48V,其基本接线方式采用单母线，正极接地。

      1.通讯功能:DC/DC通信电源模块带有RS485通讯接口，直接与一体化电源监控通讯。

      2.状态监视；能监测模块输入开关以及各馈线开关位置脱扣状态，模块输出电压异常报警等。

      3.电气量远方监测与显示；能监测模块输出电压、电流等电气参量，可方便接入变电站综合自动化系统。

      4.事件记录；具有告警事件记录、装置动作事件记录信号。

UPS系统

      UPS电源输出电压为:AC220V,其基本接线方式采用单母线接线。

      1.通讯功能；UPS电源模块带有RS485通讯接口，与一体化电源监控通讯。

      2.状态监视；能监测模块直流输入开关、交流输入开关、交流旁路开关、交流输出总开关以及各馈线开关脱扣状态，模块交直流输入电压、交流输出电压、电流异常报警等。

      3.电气量远方监测与显示；能监测UPS电源模块交流输入电压、直流输入电压、交流输出电压、输出电流、输出频率等电气参量，可方便接入变电站综合自动化系统。

      4.事件记录；具有告警事件记录、装置动作事件记录信号。

一体化电源监控

      一体化电源监控装置是管理变电站交流系统、直流系统、通信电源、UPS电源等站内电源系统的综合监控，计算机监控和一体化电源监控通信实现对变电站电源系统的四遥功能。本监控存储整个站用电源数据，通过一个IEC61850协议或者CDT232通讯与综自系统连接，能完成站用电源系统四遥功能。交直流智能一体化站用电源柜监控装置故障不会影响其他电源智能模块运行。
