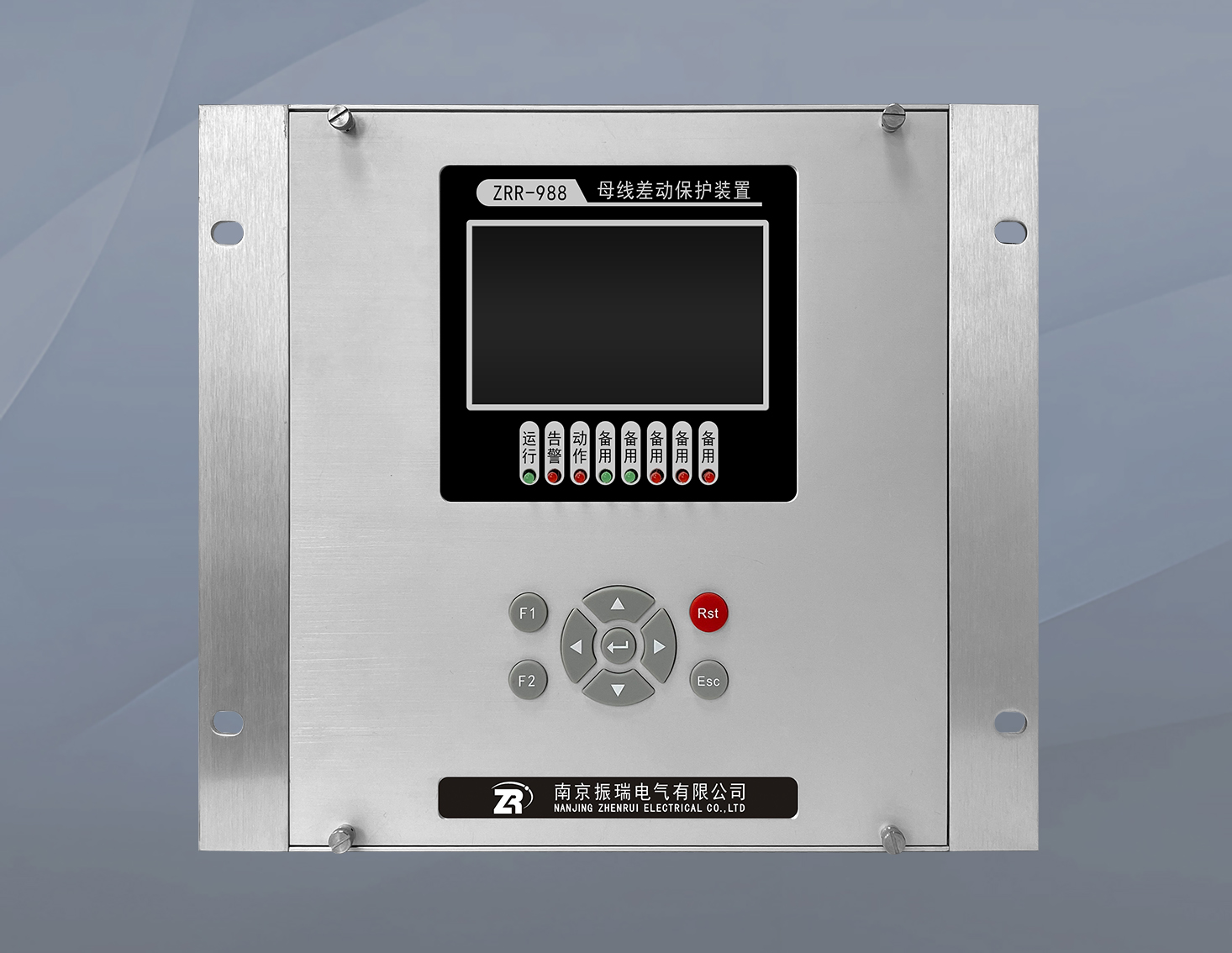

ZRR-986 母线差动保护装置

一、ZRR-988  母线差动保护装置的概述：

     母线差动保护是一种电力系统保护装置，用于保护电力系统中的母线免受故障和异常情况的影响。母线是电力系统中的重要部分，它连接着发电机、变压器和负荷，承担着电力传输和分配的重要任务。因此，母线的安全运行对电力系统的稳定性和可靠性至关重要。

     专为单母线不分段中性点不接地系统设计，支持母线上最大7个支路的可靠保护。装置采用分散式开关柜就地安装或集中组屏安装方式，通过强化软硬件设计确保在恶劣环境下长期稳定运行。核心硬件搭载32位ARM Cortex-M4处理器和高精度A/D芯片，结合4.3寸800×480 IPS彩色液晶屏（全汉化界面），实现高效运算与直观操作。

     装置集成故障录波功能（记录故障前2周波+故障后8周波数据），并具备完善的事件记录（动作、告警、操作）及自诊断机制，支持故障快速定位与回溯，显著提升配电系统安全性和运维效率。

二、ZRR-988  母线差动保护装置产品特点：
    1. 采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。
    2. 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。
    3. 具有多路开关量输入和输出，可根据用户需求在标准版本上扩充开入和开出，所有的开入均为交直流两用。
    4. 采用全汉化4.3寸800*480分辨率IPS彩色液晶显示，人机界面清晰易懂，操作整定极为方便。    5. 面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。
    6. 具有故障录波功能，可分别记录保护启动前、保护动作前各两周波，保护启动后、保护动作后各八个周波。
    7. 具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议)，
    8. 两路以太网通讯（IEC60870-5-103、IEC60870-5-104通讯规约）。
    9. 装置1路GPS对时为IRIG-B码对时，高精度的时钟芯片。B码对时则装置自动识别，完成日月年时分秒的对时功能，秒过零时自动对时。对时接口电平均采用485差分电平，对应端子X2:18（B+）， X2:19（B-）。
   10.整机静态功耗小于10W。
   11.高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。

三、ZRR-988  母线差动保护装置主要功能：

1. 保护功能

    差动保护：

    两段式复压闭锁差流保护。I段按未接入支路最大故障电流整定，II段按未接入支路总负荷电流整定，定值范围0.2~100A，延时0~20s。

    过流保护：

    7个支路独立配置两段过流保护，每段可设电流定值（0.2~100A）和延时（0~20s）。

    故障检测：

    CT断线告警：差电流＞定值持续9秒告警，可选闭锁差动（控制字设置）。

    PT断线告警：电压闭锁动作后9秒触发告警。

2. 通信与监测

    实时数据：显示各支路电流、电压、相角及开入状态（图5.4-1）。

    事件管理：

    动作报告：记录差动/过流触发时间、相别及电流值（图5.4-6）。

    顺序事件：按时间排序异常事件（图5.4-5）。

    操作日志：记录定值修改、压板投退等操作（图5.4-7）。

3. 定值与人机交互

    软压板投退：支持16个功能压板远程控制（如差动I/II段、各支路过流）。

    定值管理：

    41项定值在线修改（需密码验证）。

    CT变比自适应（0001~9999），兼容1A/5A制式（控制字切换）。

    菜单导航：

    层级化操作界面（图5.4-3），支持保护值、定值、网络参数等快捷设置。

4. 高级应用

    故障录波：记录故障前后电流波形，支持数据上传分析。

    开出测试：手动触发继电器动作，验证出口回路可靠性（图5.4-12）。

    B码对时：选配RS485差分对时接口，实现多装置时钟同步。

5. 维护与诊断

    自检机制：实时监测电源、采样、通信状态，“运行灯”闪烁异常提示故障。

    抗干扰设计：多层PCB板+SMT工艺，通过GB/T 17626系列10项电磁兼容试验。

    故障定位：内置常见问题解决方案（如“送电即跳闸”需校验CT极性）。
