逆功率调控装置在储能和光伏项目中的应用

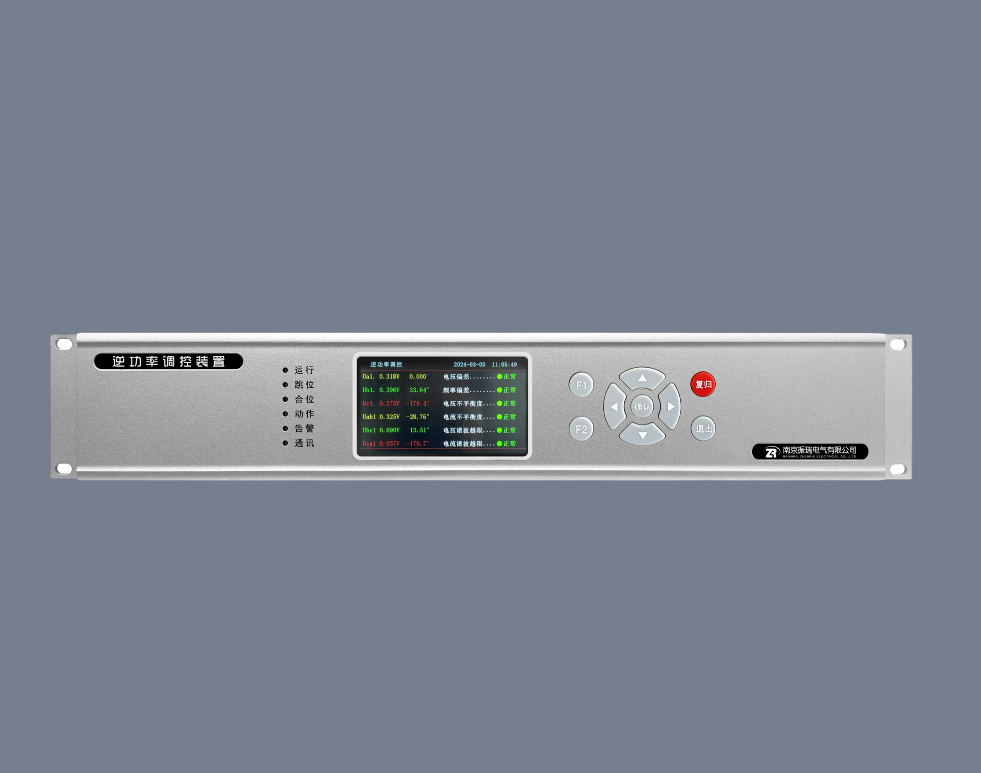

     逆功率调控装置采用一体化、可扩展、低功耗、免维护的标准要求设计，适应多种不同复杂运行环境的场景使用，具有高可靠性和稳定性。硬件采用高性能内核处理器，处理能力强大，数据采集和数据计算同时并行处理，可满足多路数据转发以及数据采集的要求；内置硬件时钟芯片，确保施工场景范围内的时钟精度；装置软件采用嵌入式实时操作系统平台，模块化系统结构，性能稳定可靠，增添功能、升级方便；大量的冗余容错方法。
逆功率调控装置功能：
     自动调控：逆功率调控装置可以协调多个逆变器/储能系统之间的能量存储和释放，当发电系统的输出功率超过负荷设备的容量时，装置会自动切断分布式发电系统与负荷设备之间的连接，同时调控发电系统和负荷设备之间的功率输出。保证在切断分布式发电系统与负荷设备连接的同时，做到0反送的同时，做到用电效益最大化。
     实时采集：实时采集低压用户线路电压、电流、并与用户逆变器实时交互储能充放电量状态及soc(剩余电量)。同时并具备计算有功功率、无功功率、功率因数、频率、温度等功能等数据，通过数据分析将三相不平衡、低压线路过载、缺相、断零故障等信息，通过边缘计算能力，分析用户线路功率负载状况，并按预先设计的逻辑完成对逆变器状态的自动投切。
    通讯规转：装置具备采集三相电压、开关位置、以及配合电流互感器采集低压回路ABCN电流、剩余电流、功率、功率因数、温度等。判断低压短路、过载、缺相、断零故障等实时状态完成线路/储能/充放电的自由切换功能。具备RS-485标准通信接口；支持内主流逆变器/储能系统的Modbus通信规约；支持数据处理与转发功能。
    快速控制： 逆功率调控装置实时监测储能系统和发电系统，对上接收能量管理系统下发的调节指令，对下实现对接入储能变流器pcs的毫秒级快速控制，实现储能站的调峰、填谷，监测储能及电网侧的电压、频率和功率，同时可以接收电网调度与储能电站监控系统的调控指令，控制多台储能设备和逆变器，实现整站动态有功、无功调节控制。同时基于当前状态的数据分析、逻辑判断形成可供上级决策单元(如能量管理系统、调度)辅助决策或就地闭环管理的有效略或者设定值自动调控。

逆功率调控装置工作原理：

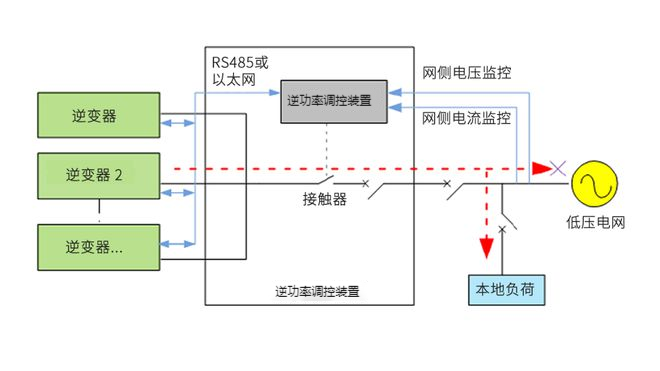

    光伏/储能系统安装逆功率调控装置来实现防逆流和用电效益最大化。逆功率调控装置可以监测电池储能系统的输出功率和电网的电压，当输出功率超过电网的需求时，逆功率调控装置会自动切断电池储能系统与电网的连接，以防止逆流。并网侧通常由电流传感器、控制器和断路器等组成。电流传感器用于监测电流的方向和大小，控制器根据电流传感器的信号判断是否存在逆流情况，并发出控制信号，断路器则根据控制信号进行开合操作，以切断电源和负载之间的连接。

    控制逻辑如下
    1、当用户负荷不超发电功率时，使用储能或者逆变器供电，同时通过逆变器给储能电池组充电。
    2、当用户负载超负荷时，逆功率调控装置通过自动调控市电+逆变器叠加给用户供电，已达到用电负荷平衡。
