如何提高无扰动快切装置的切换时间和成功率

   摘要：笔者在做关于双电源切换的配电项目时，经常遇到一部分技术工程师不知道如何提高无扰动快切装对两路进线切换的时间，本文对如何提高无扰动快切装置的切换时间和成功率做出一个简单的概述，欢迎大家补充。

   众所周知开关柜应用无扰动快切的整体切换时间由（指控制器判断时间+开关分闸时间+开关的合闸时间=快切柜切换时间）组成，那么如何提供无扰动快切装置的切换时间呢？

 （1）对于断路器选型，选取分合闸时间较短的断路器，为快速切换模式争取更多空间。
 （2）对于快切起动条件，尽可能用快速跳闸的保护功能来起动快切，原则上只要配置快切就要差动保护跳闸来配合起动。
 （3）减少中间环节的时间消耗，如少用出口继电器从而节省约20～30ms的跳合闸延时；

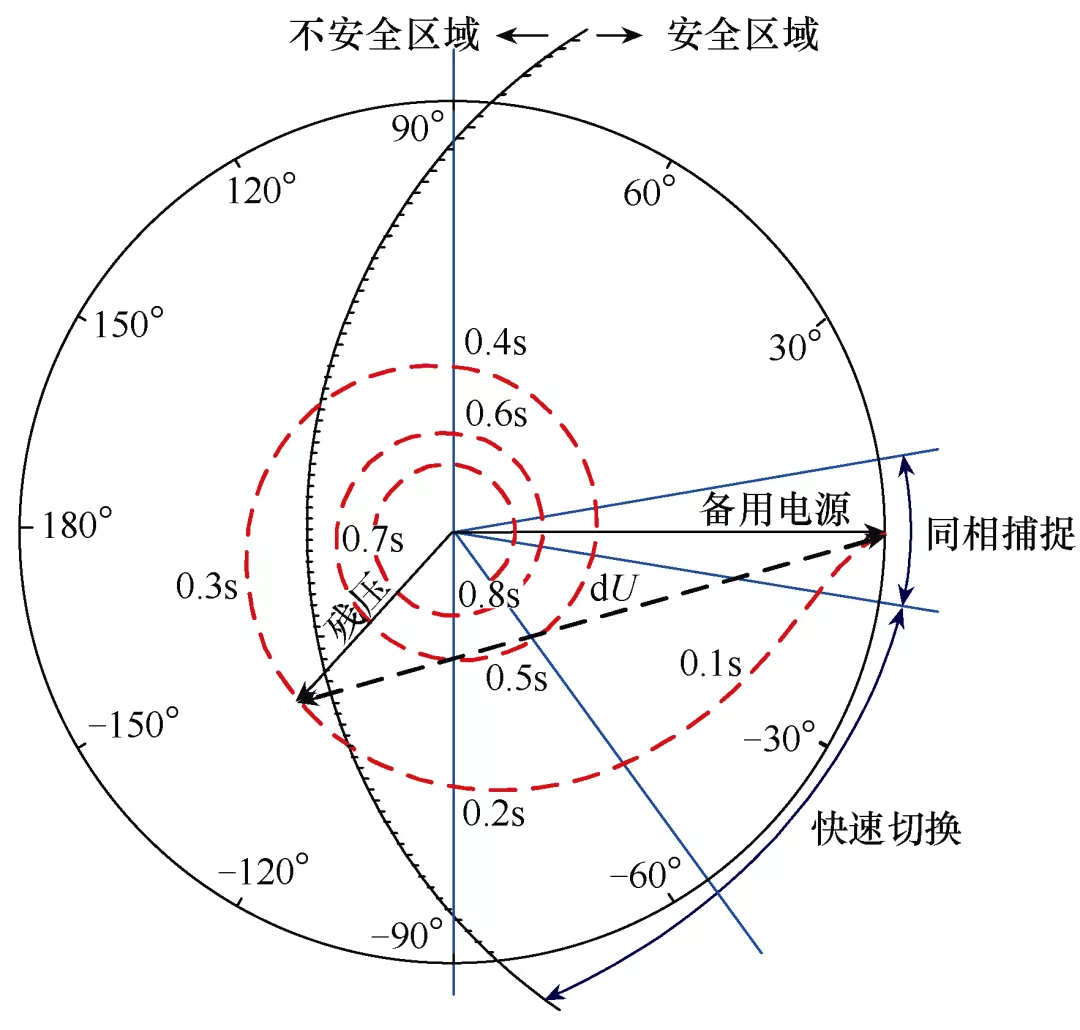

 （4）快切算法优化，国内常用的快切算法由快速切换和同相捕捉切换组成。理论上快速切换可以将母线上的电力中断保持在最短的时间内并能保证电动机及其负载不会受到过度的或累积的损害，所以优选快速切换。如果快速切换的判据没有得到满足，失去快速切换的时机后同相捕捉切换将被起动，即同相捕捉切换是快速切换的后备。针对快速切换和同相捕捉切换的不足，通过深入研究母线残压特性和感应电动机的静态特性，并根据电动机母线快速切换的指导性原则对该算法进行改进。

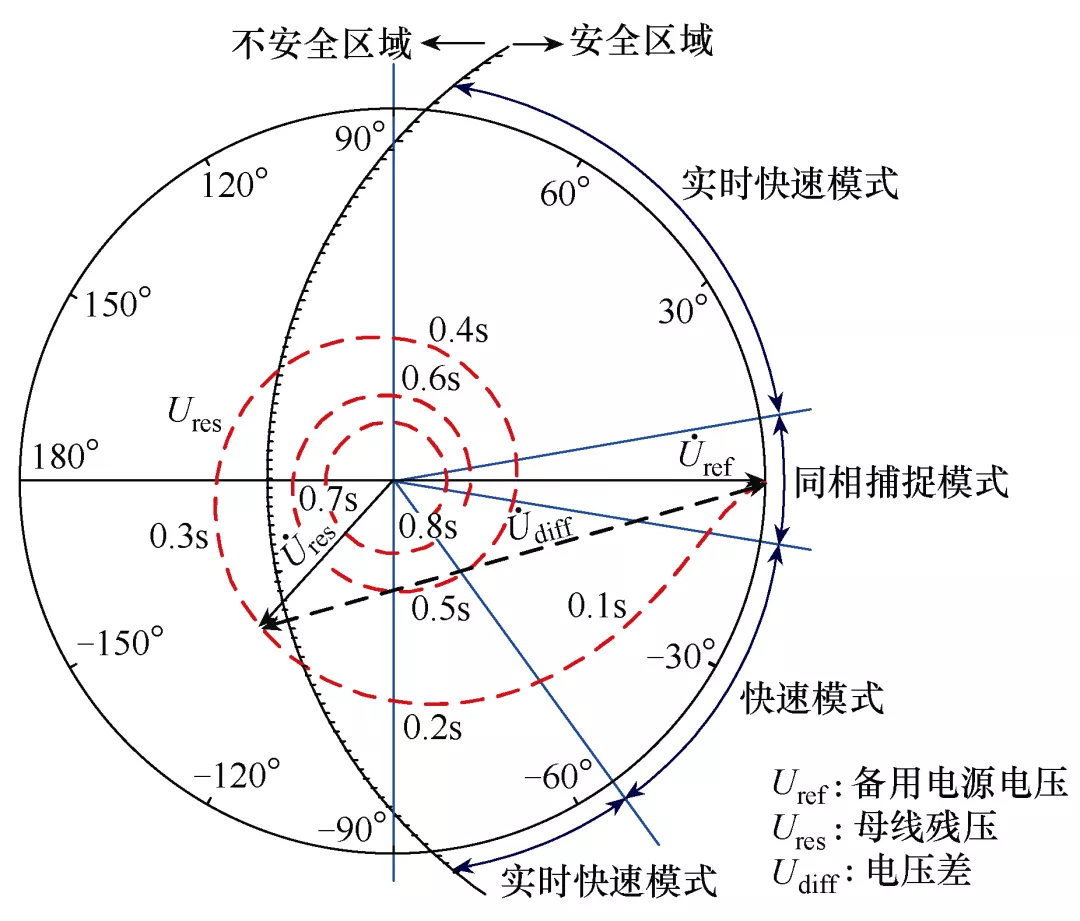

     该原则指出合闸时刻，电动机母线残压与参考电源电压之间的V/Hz相量差应不超过1.33倍标幺值且V/Hz相量相位差不超过90°，因此，新型的改进算法引入母线失电后实时的电压幅值、相位及频率等，动态计算残压和备用电源之间的相位差变化率dφ/dt及电压幅值变化率dU/dt，并预测V/Hz相量差，以确保合闸时刻的相关判据条件在定值之内，同时对相位差进行预测，使相位差在90°以内，对负荷及电网的影响较小，实时快速切换的切换应用区域如图所示。用户无须因残压特性的改变而调整先前的设定，方便用户进行操作。该算法引入后快切区域采用快速和实时快速两种模式，大大提高了快切切换的成功率。
