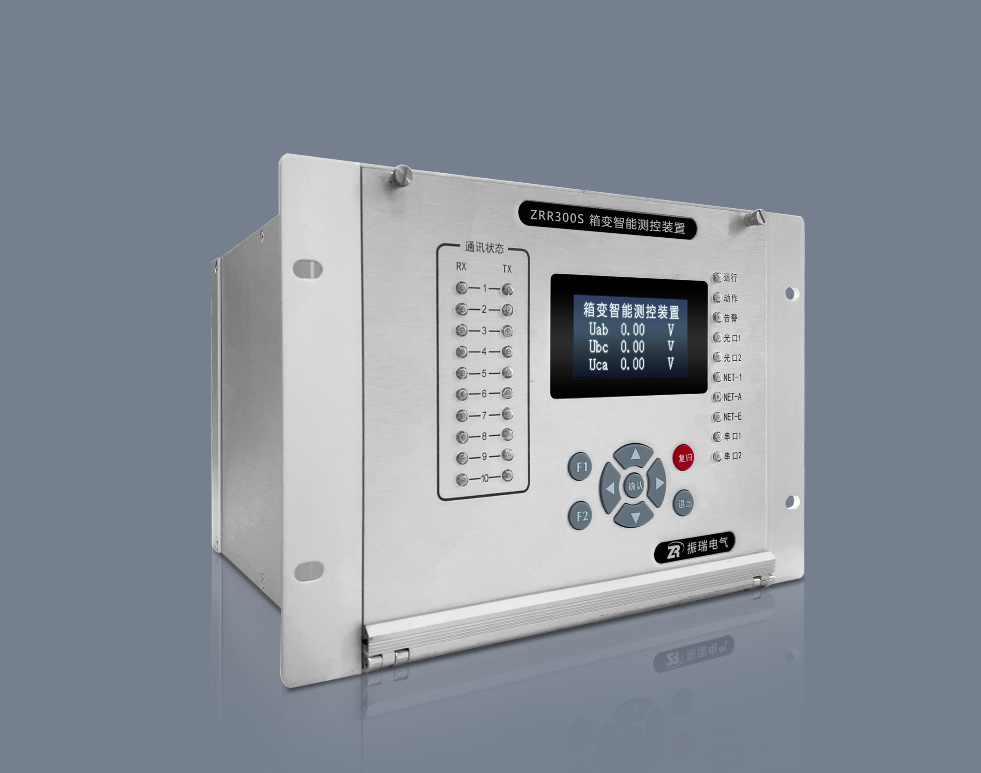

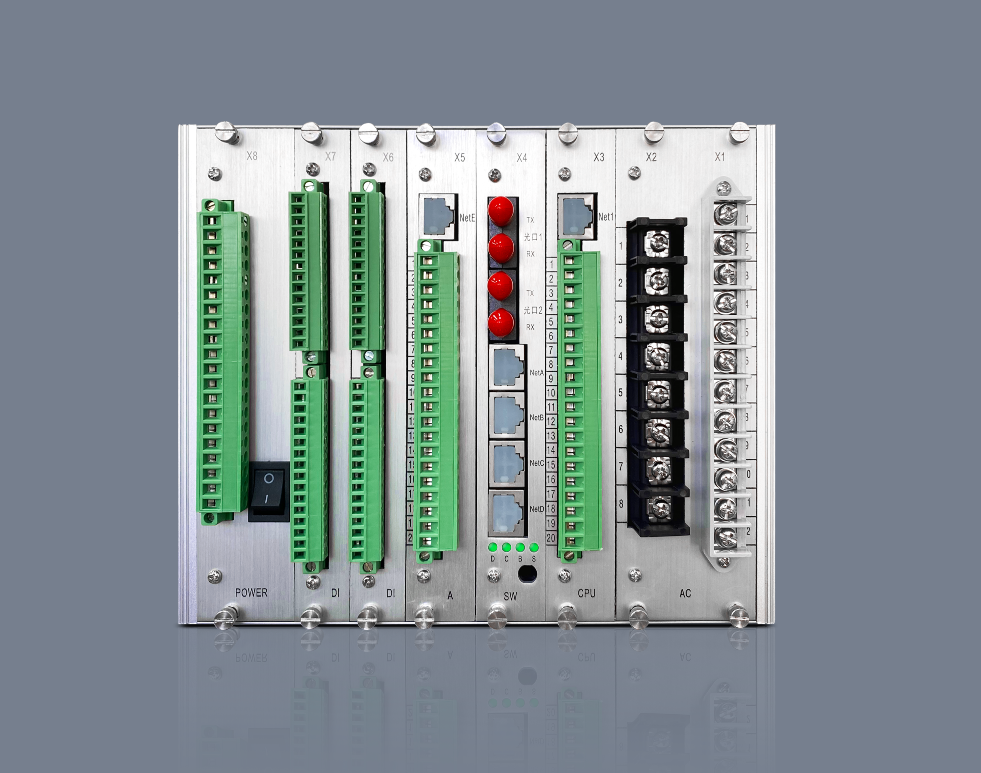

ZRR300F风电箱变测控装置（二合一）

ZRR300F风电箱变保护装置的适用范围

       在风力发电站和光伏发电站设计过程中，为降低线路损耗，一般在风机旁或者逆变 器旁配置 10/35KV 箱式升压站。风电厂各风机间距达数百米， 离集控室较远； 光伏站的每 个逆变器离集控室也较远， 升压变均处于空旷的野外， 自然环境比较恶劣， 不方便人工巡 视；使得箱变运行工况成为风电或光伏电站的监控难点。
       ZRR-300F 箱变智能测控装置能够对箱变进行保护和远程监控，全面实现对风电或光 伏箱变的“遥信、遥测、遥控、遥调”功能；实现风电或者光伏工程的“少人值班” 的 运行管理模式。

ZRR300F风电箱变保护装置的概述

       传统的风电或光伏电站采用分散设备如 PLC、防雷模块、 PT、电流变送器、电压变送 器等来完成对变压器的保护、测控和信息上传等功能。由于采用了多种辅助设备， 使得整 个系统接线故障点较多， 调试、运行、维护难度相对较大。同时牵涉多个厂家的设备， 使 得产品在投运、调试和维护中的协调难度也比较大。
ZRR-300F 箱变智能测控装置采用一体化设计，集中了多种电量保护、非电量保护、 测控、 通讯、就地控制等功能， 一台设备即可完成多个设备才能协调完成的任务， 在保证 对变压器的保护、测控、信息交换等相同的功能前提下， 降低了产品使用难度和运行维护 成本。

1.  集中监控
       将多种分散装置和仪表的功能集中组合，实时监控变压器的电流、电压、油位及油 温等电量和非电量，并通过双光纤组成光纤环网，将数据上传至主站。
2.  增强对变压器的保护功能
       集成了传统变压器继电保护的功能，如三段式过流保护、 三段式零序保护、 过负荷 保护、 变压器差动保护、变压器高低后备保护、 过电压及低电压保护、电弧光保护、无线 测温等，其保护功能可以投退，方便用户选择使用。
3.  事故记录及存储功能
      装置记录变压器的运行状况，对于变压器的保护跳闸事件、遥控事件、开关变位、 非电量变位等 SOE 事件按时间顺序记录，可以根据用户需求进行删减(需口令)，方便用 户调阅和检查。
4.  就地操作
      相对传统的监控方案， 本装置配置了液晶显示和按键操作，方便维护巡检人员就地 调阅变压器的监控、保护、开关变位、历史记录的等信息。
5.  维护方便
      装置采用整体化设计， 相对分散装置和仪表组合监控， 降低了接线复杂程度， 简化了 维护手段和成本。

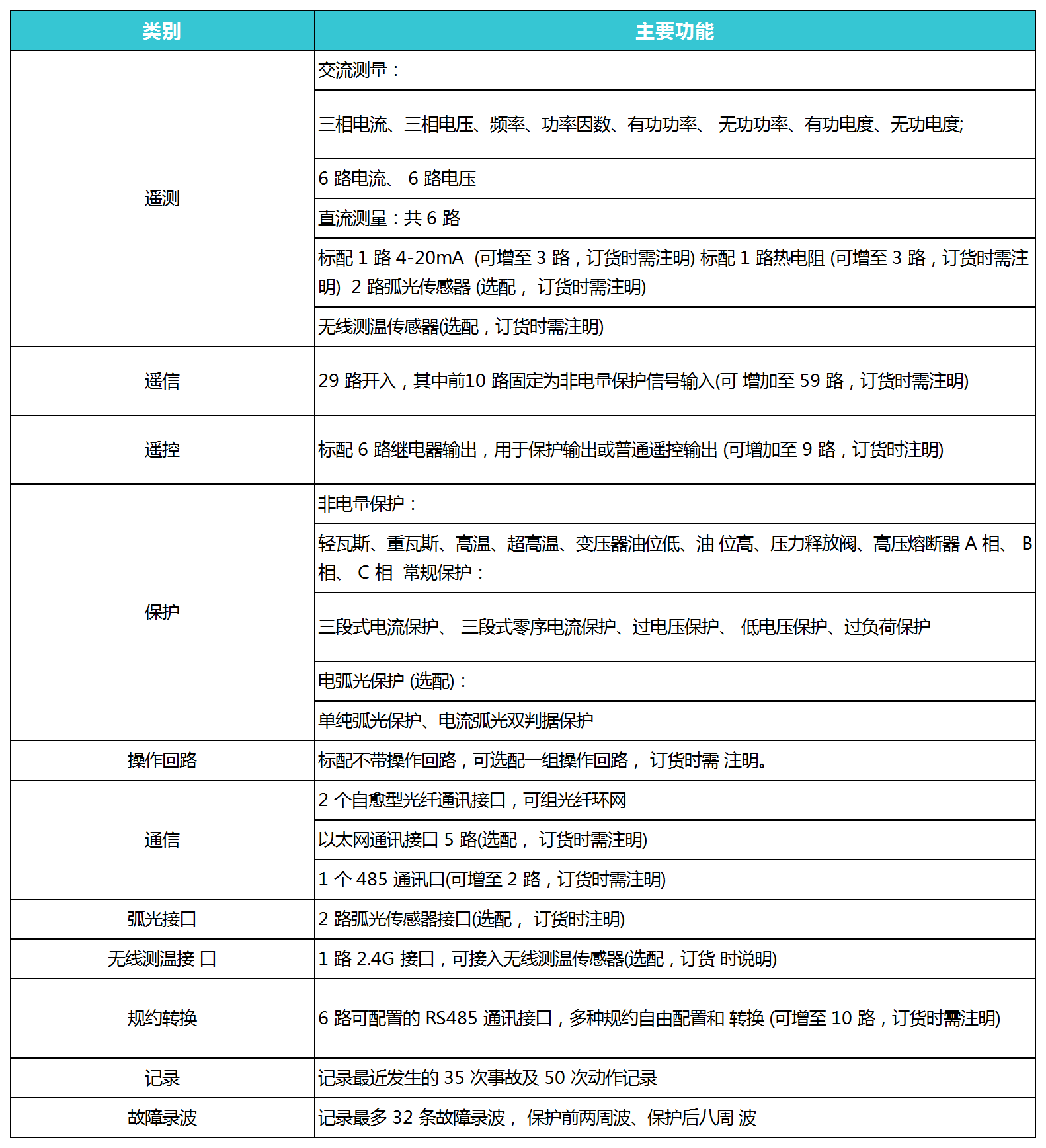

ZRR300F风电箱变保护装置保护功能

1）三段式过电流保护

    每段各设一个软压板进行保护功能的投退，且每段保护各有一个动作电流及动作时间定值，各段保护相互独立。

2）零序过电流保护

      当零序电流大于设定电流时，经延时跳闸或告警。

3）非电量保护

      该保护功能为标准配置。提供重瓦斯、轻瓦斯、超温、温度高、油位低、油位高、压力释放阀、高压熔断器A、B、C相、非电量1、非电量保护2的直跳接口。并通过控制字选择延时跳闸/告警，同时采集遥信。

4）过电压保护

      投入过电压保护压板和控制字，当线电压大于设定值时，经延时跳闸或告警。

5）欠电压保护

      投入低电压保护压板和控制字，低电压设最小动作门槛，当三相线电压小于57V时，低电压保护不再动作，经延时跳闸或告警。

6）PT断线

      任意两相线电压之差>40V；Umin<0.1Un，I有电流(>0.2In)；以上判据满足时，判为TV断线，延时10s告警，报告“TV断线告警”。

ZRR300F风电箱变保护装置技术参数

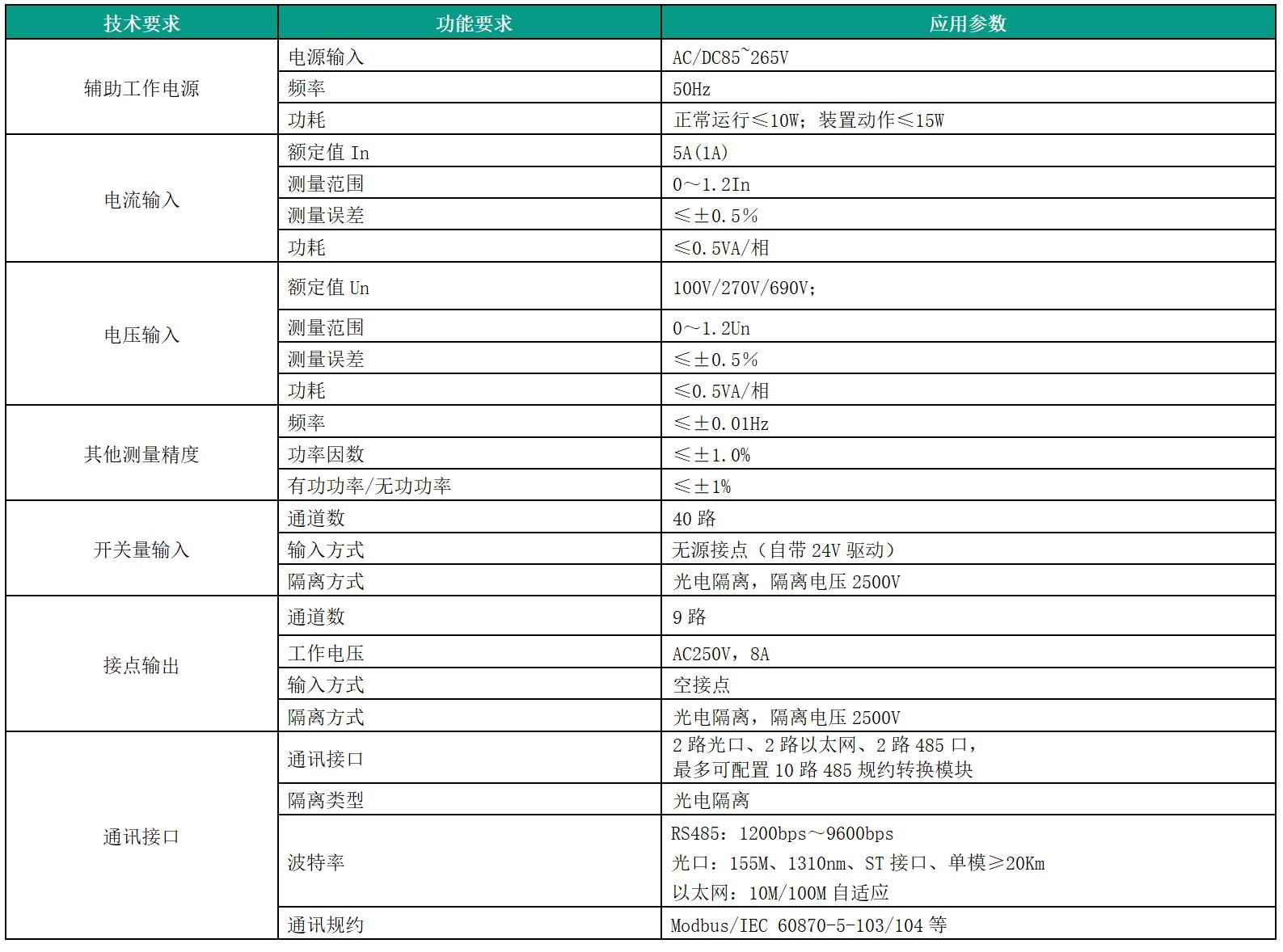

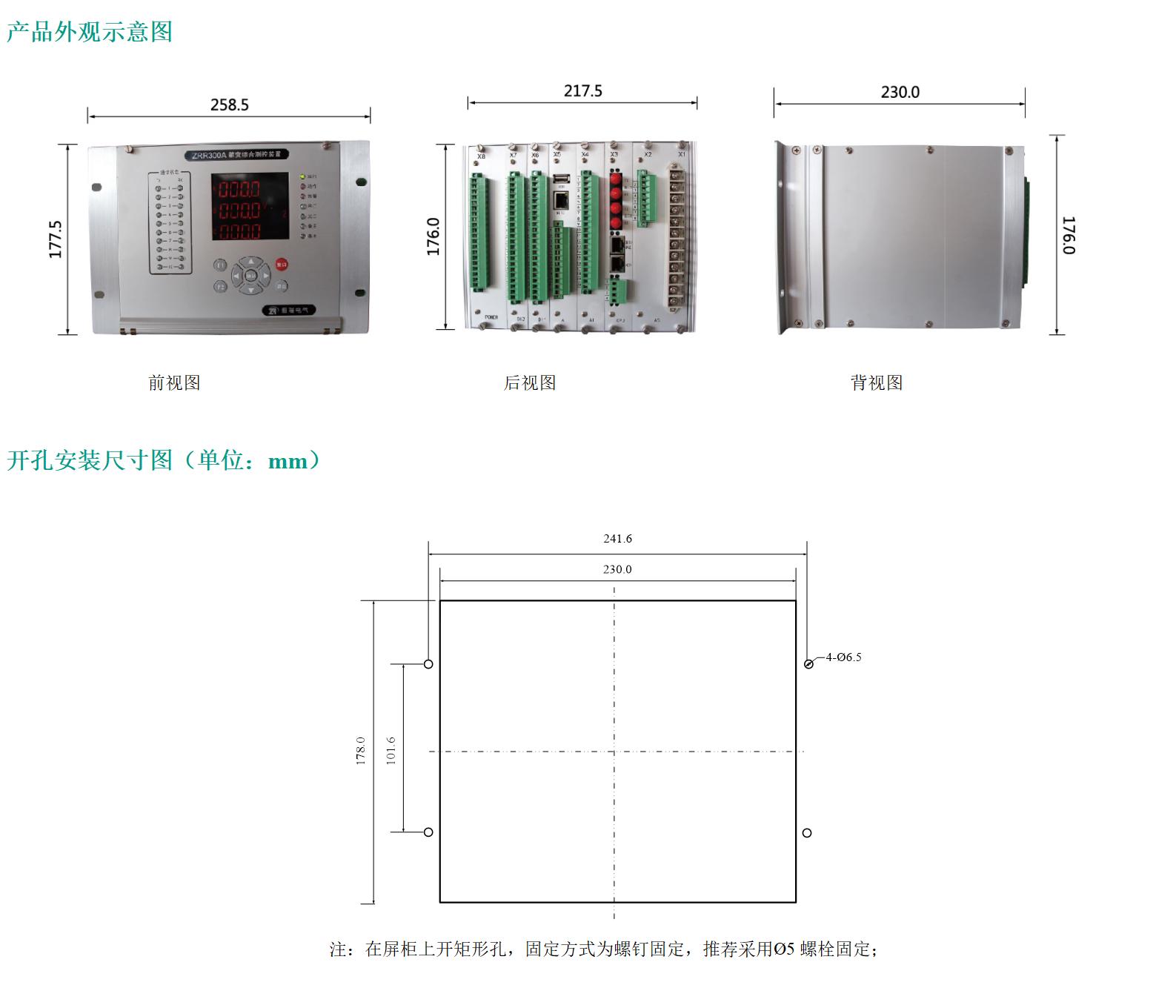

ZRR300F风电箱变保护装置开孔图
