发电机零序过电压保护原理、动作过程、动作后如何处理、整定值计算

1. 发电机零序过电压保护原理

    发电机零序过电压保护用于检测发电机定子绕组或相关设备的接地故障。当发生单相接地故障时，零序电压升高，保护装置通过检测零序电压来判断故障并动作。

    零序电压：三相电压不对称时产生，单相接地故障会导致零序电压显著上升。

    保护装置：通过零序电压互感器（PT）测量零序电压，并与设定值比较，超过设定值时触发保护动作。

2. 发电机零序过电压保护动作过程

    1、检测零序电压：保护装置持续监测零序电压。

    2、比较与判断：当零序电压超过设定值，装置判断为接地故障。

    3、延时动作：为避免误动，通常设置延时，确认故障持续后触发保护。

    4、执行保护：发出跳闸信号，断开断路器，隔离故障。

3. 发电机零序过电压保护动作后处理

当零序过电压保护动作后，需按以下步骤处理：

    1、检查保护动作信息：记录保护动作时的零序电压值、时间等数据。

    2、检查发电机及系统：排查发电机定子绕组、变压器、母线等设备，查找接地故障点。

    3、隔离故障点：确认故障后，隔离故障设备，防止故障扩大。

    4、恢复运行：修复故障后，逐步恢复发电机和系统运行，并测试保护装置是否正常。

    5、分析原因：分析故障原因，采取措施防止类似故障再次发生。

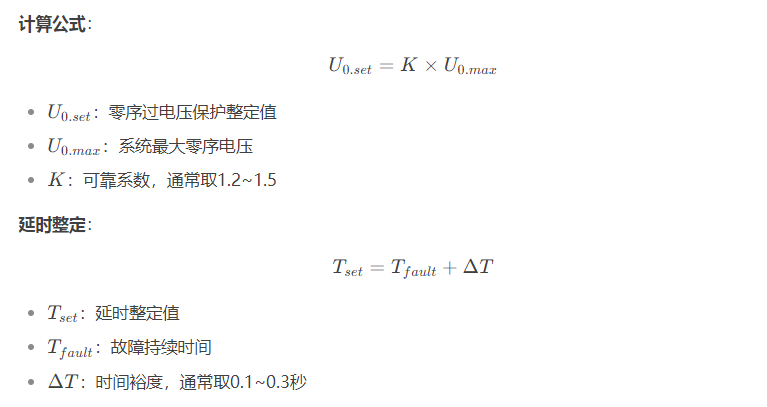

4. 发电机零序过电压保护整定值计算

    整定值需根据系统参数和保护要求确定，通常考虑以下因素：

    系统接地方式：直接影响零序电压大小。

    发电机及系统参数：如电容电流、接地电阻等。

    保护范围：需覆盖发电机及附近设备。

5. 注意事项

    灵敏度：整定值应保证保护在最小故障时可靠动作。

    选择性：与其他保护配合，避免越级跳闸。

    抗干扰：防止系统波动或干扰导致误动。

总结

    发电机零序过电压保护通过检测零序电压判断接地故障，动作后需及时排查故障并恢复运行。整定值需根据系统参数和保护要求合理设置，确保保护动作的可靠性和选择性。
