水库生态放水设施“以机代阀”1-10MW水电站标准技术方案

    以下是针对1-10MW等级水库生态放水设施“以机代阀”水电站的标准化技术方案，涵盖机组选型、系统配置及经济性分析，适用于中小型水库生态改造或新建项目：

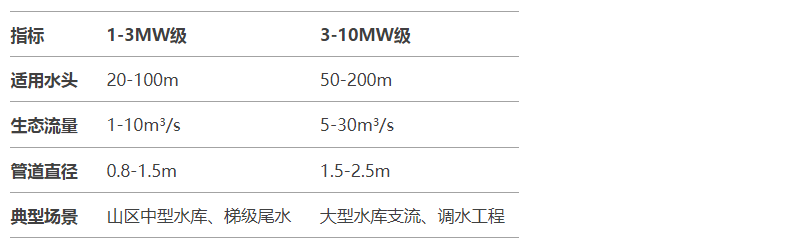

 一、技术参数与适用条件

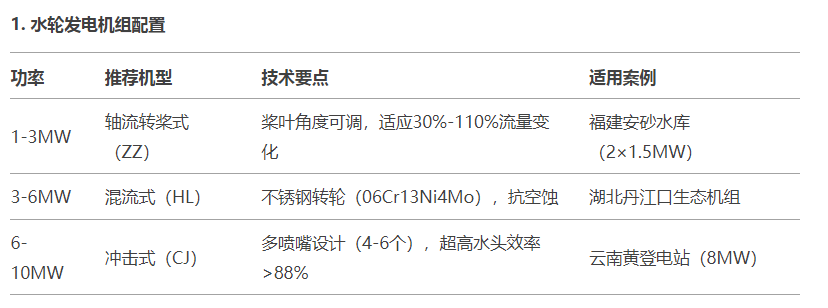

二、核心设备选型方案

特殊设计需求：

    低流量启动：加装变频启动装置（如ABB ACS880），确保10%额定流量下平稳运行

    防堵塞：进口设置旋转滤网（孔径≤50mm）+ 高压反冲洗系统

2. 辅助系统设计

压力管道：

    1-3MW：玻璃钢复合管道（耐压1.6MPa，成本比钢管低30%）

    3-10MW：Q345B钢板卷焊管+内壁喷涂聚氨酯防腐

智能控制：

    1-5MW：PLC+SCADA本地控制系统（成本约80万元）

    5-10MW：云端智慧调度系统（接入水文预报，调度响应时间<5分钟）

三、生态兼容性强化措施

溶解氧恢复：

    采用阶梯式掺气槽（DO提升1.2-2.0mg/L）

    或文丘里射流器（适用于3MW以下项目）

鱼类保护：

    机组转速≤300rpm（通过IEC 60041认证）

    设置电子驱鱼器（频率20-100Hz，有效范围50m）

水温调控：

    分层取水+太阳能加热系统（冬季水温提升2-4℃）

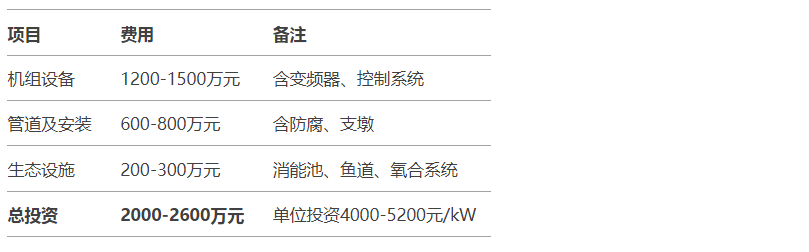

四、经济性分析（以5MW项目为例）

收益模型：

    年发电量：5MW×4500h=2250万度（利用小时按中小水电典型值）

收入：

    基准电价0.35元/度 → 787.5万元/年

    生态电价补贴0.05元/度 → 增收112.5万元/年

    碳收益：年减排1.8万吨CO₂，按100元/吨 → 180万元/年

    投资回收期：5-7年（传统阀门方案年维护费约50万元，纯成本项）

五、典型案例——贵州乌江渡生态机组

技术参数

    装机：2×3MW混流式机组

    水头：65m，流量：2×6m³/s

创新设计：

    转轮优化：采用CFD设计的X形叶片，效率提升4%

    智能消能：基于AI算法的动态导叶调节，消能效率>92%

运行效果

    年发电量：2900万度（超设计值9%）

    生态指标：下游鱼类种群3年增长35%

    经济回报：享受西部大开发税收优惠，实际回收期4.8年

六、实施关键点

设计阶段

    必须开展水力模型试验（至少1:10比例）验证机组选型

    优先选择模块化预制机组（如哈电的HEP生态机组系列），缩短工期40%

政策申报

    申请绿色小水电认证（中国水利部标准），可获电价上浮10%

    纳入乡村振兴项目，争取省级财政补贴（如贵州最高补贴300万元/站）

运维优化

    采用状态检修（振动/温度在线监测），减少停机损失

    与主电站共享检修团队，降低人工成本30%

七、技术升级方向

    超宽域机组：东方电气正在测试流量适应范围15%-130%的新型转轮

    漂浮式生态机组：适用于水位变幅>10m的水库（德国Voith概念设计）

    区块链绿电交易：通过智能合约直接对接环保企业购电（浙江试点案例）

结论

    1-10MW级“以机代阀”项目具有**“短周期、高回报、易复制”**特点，推荐采用：

    3MW以下：轴流转桨式+玻璃钢管道，适合快速改造

    5MW以上：混流式+智能调度，优先新建项目

    核心建议：选择具备生态机组EPC经验的供应商，并捆绑10年运维协议以降低风险。
