VIP-95S90N逆功率保护装置（10KV/400V）

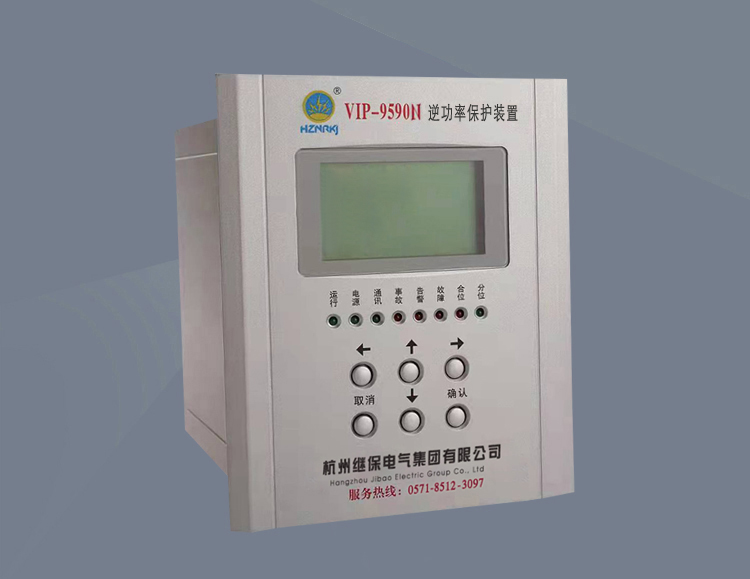

VIP-9590N防逆流保护装置简介

      VIP-9590N防逆流装置主要适用于10KV/0.4KV电压等级的防逆流的监测，同时对分布式的逆变器及并网开关进行跳合闸控制，防止逆功率情况的发生；该装置可以同时控制两路逆变器或者并网开关，最终达到以下两方面的要求，一方面需要供电部门保证用户的供电质量和可靠性，同时使清洁电源能正常工作，充分发挥清洁能源经济效益和示范作用。另一方面，清洁电源的运行不应影响电力系统的安全，不允许清洁电源通过电力变压器或高压进线向公用电网倒送电，同时最科学合理使用清洁电源供电，减少用户用电成本。

VIP-9590N防逆流保护装置的功能

       I路逆功率           （跳闸）

      II路逆功率          （跳闸）

      III路逆功率          （跳闸）

      I路逆功率恢复     （合闸）

      II路逆功率恢复    （合闸）

      III路逆功率恢复   （合闸）

      过电压                （跳闸）

      低电压                 （告警/跳闸可选）

      PT断线                （告警）

VIP-9590N防逆流保护装置原理

逆功率跳闸原理：

      1.“逆功率”—投；

      2. 二次逆功率值的绝对值≥“逆功率定值”；

      3. 三相电流（Ia、Ib、Ic）中有一相电流≥0.1A；或者采到合位信号（C4=1）；

      4. 延时时间≥“逆功率延时”；

      同时满足以上条件，装置启动逆功率保护；经I时限延时，跳I级逆变模块；此时如果还是逆功率状态，经II时限延时，跳II级逆变模块，则立即驱动4J（B12/B13）、同时也驱动事故信号5J（B14/B15）。液晶显示动作名称，面板事故灯亮。

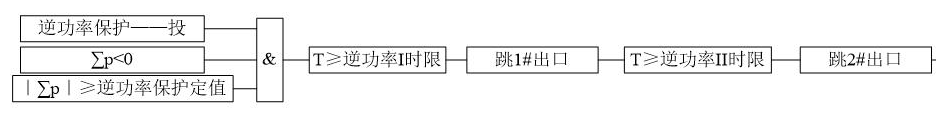

逆功率跳闸逻辑图

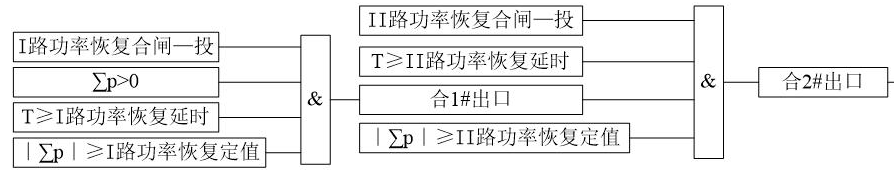

逆功率合闸原理

    1．RLP07~RLP08功率恢复－“投”；

    2．二次有功功率值为正数，且≥功率恢复定值；

    3．对应的逆功率保护发生（I路功率恢复对应逆功率I段，II路对应II段）；

    4．满足以上条件的持续时间≧功率恢复延时；

    同时满足以上四点后，装置功率恢复保护动作；保护立即合闸对应出口，同时驱动事故信号继电器11J(C1/C3)（直到手动复归，继电器才返回），面板事故灯亮

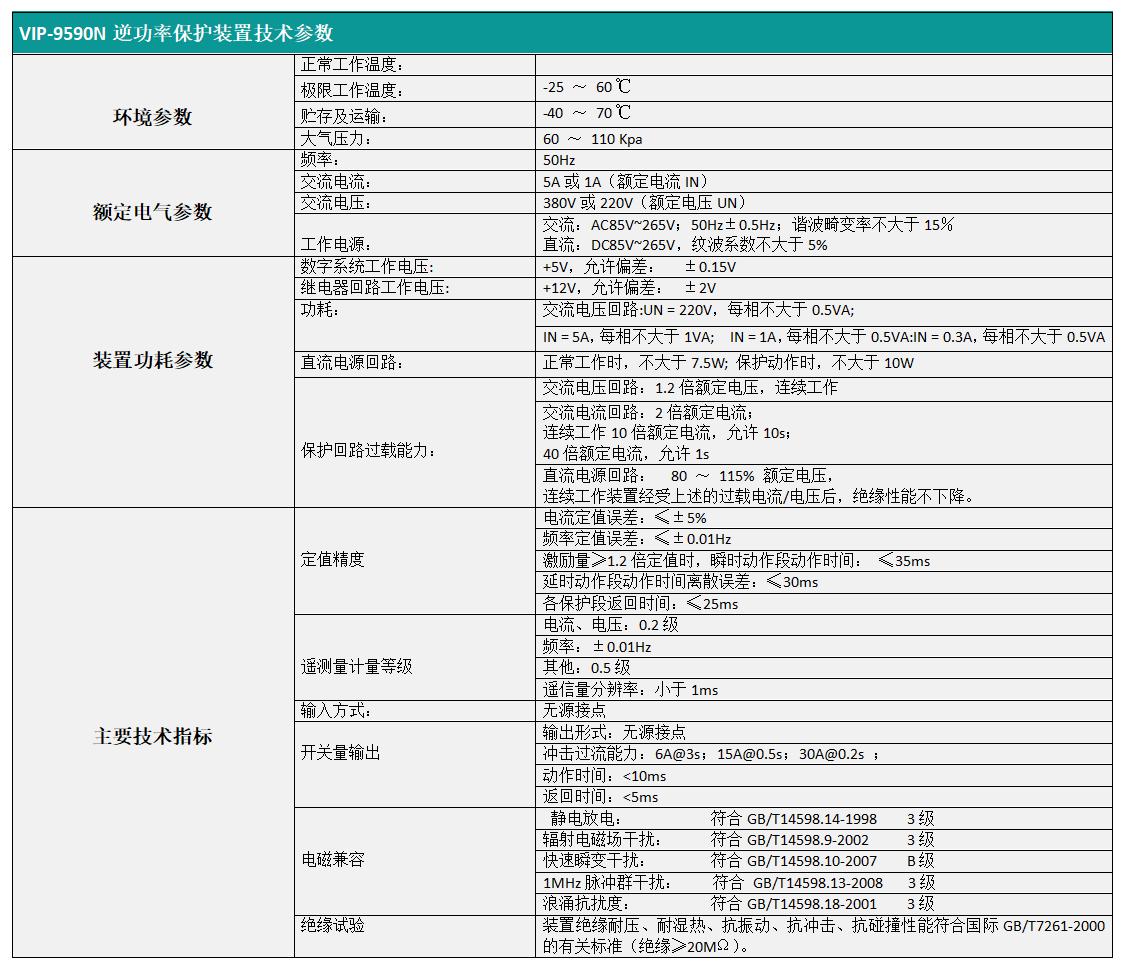

VIP-9590N防逆流保护装置技术参数

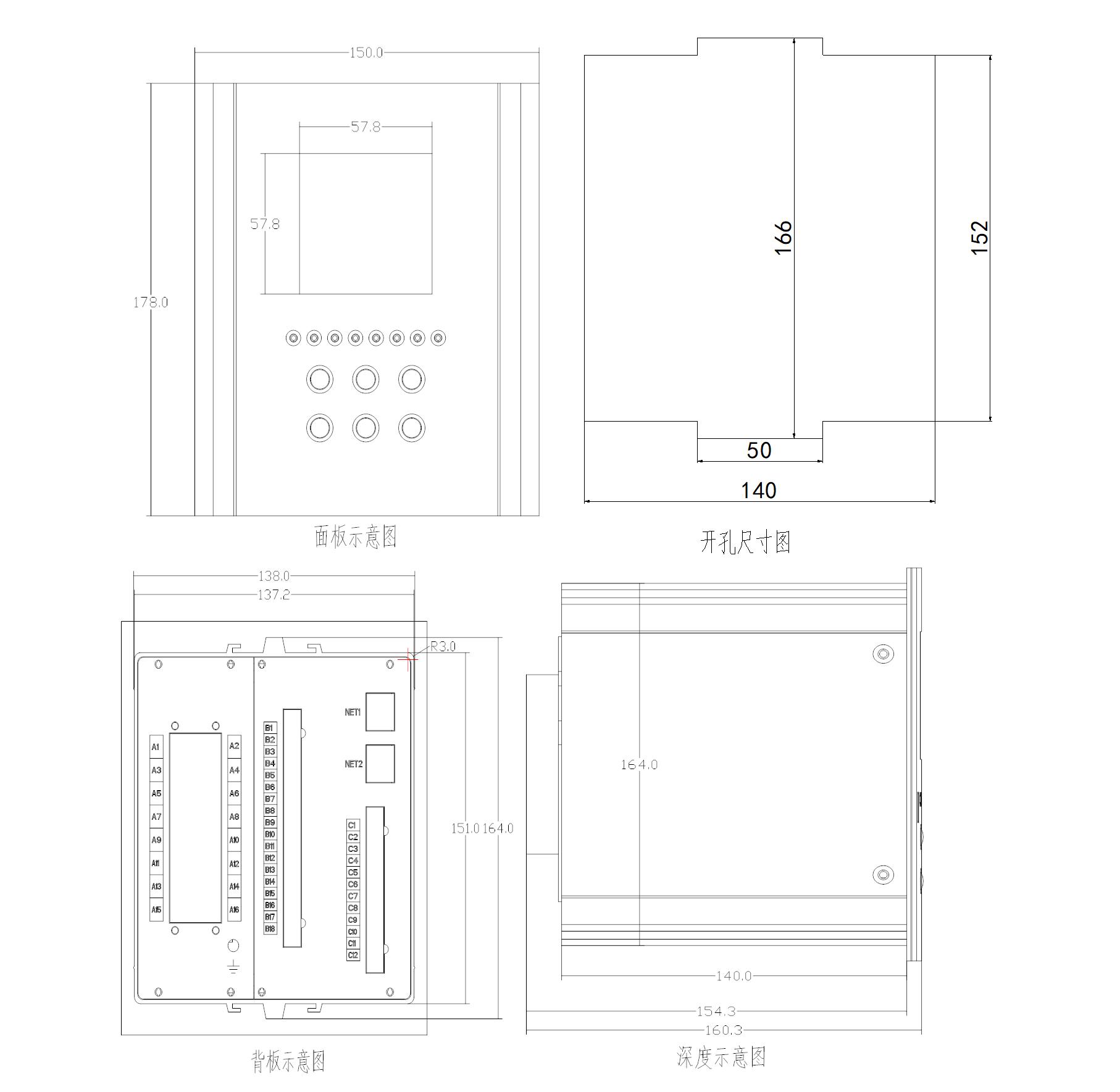

VIP-9590N防逆流保护装置外形开孔尺寸图
