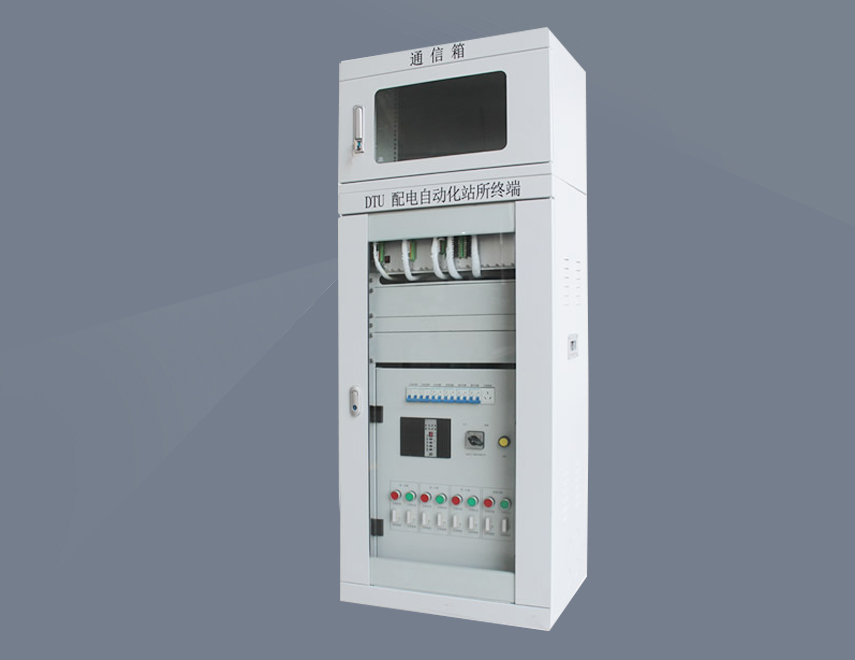

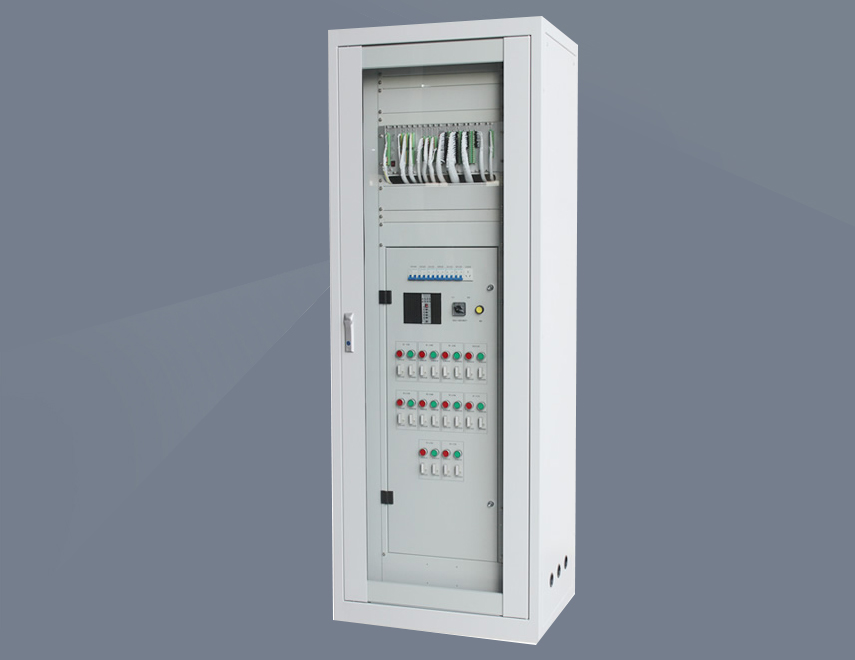

配电自动化站所终端（DTU）-16路

 配电自动化站所终端（DTU）产品阐述

     1、 高可靠性软件平台：软件平台采用强大的Linux多任务多线程实时操作系统。

     2、设计：核心单元采用4U标准机箱设计，每个功能模块以插件形式配置，维护方便。

     3、 自检：具有高可靠性的电路设计与完善的诊断、自恢复功能。

     4、 具备灵活组态配置功能：配电终端内DTU功能通过软件组态配置既可实现灵活组合。

     5、 实时监测：DTU功能模块实时监测10kV线路电压、线路电流、零序电压、零序电流、设备状态等运行及故障信息，完成遥信、遥测、遥控功能，实现配网自动化的实时监控；

     6、保护功能：检测线路故障及过负荷状态功能，能检出线路零序过压、零序过流、线路过负荷、线路过流、相间短路等线路保护，可灵活设置为报警、跳闸动作，并记录故障事件。

     7、通信管理模块：具备多种方式的通信接口和多种标准通信规约，除具备终端内部数据管理功能，对外还可转发配电室或开闭站内电能表、PLC及直流屏数据，通过一个标准统一接口与主站系统通信完成数据传输等功能。

     8、硬件：配电终端采用模块化设计，强大的软、硬件组态配置功能既满足了DTU实时性要求，也实现了数据存储记录功能，同时又可实现线路微机保护独立配置功能，成功解决了测控、保护、通讯兼容共存问题，达到了简化站端设备种类的目的。

     9、故障录波功能：装置故障录波时录取故障线路的前4个周波和故障后8个周波，每个周波录取64个点。使用装置维护工具可以对录波文件进行详细分析，波形细节一览无余。

 配电自动化站所终端（DTU）开关测控容量

     (1)容量配置：16回路，适用于13～16回线路的站所；

     (2)遥测：每台采集至少6个电压（2组母线电压和2个零序电压）、每回路采集至少3个电流量（A相、C相和零序）。

     (3)遥信：每回路配置遥信量不少于5个，包括开关位置、地刀位置、开关储能、远方/就地、SF6压力报警等

     (4)遥控：每回路配置遥控量至少2个（分闸/合闸控出）。

  配电自动化站所终端（DTU）特点：

      1、带通信情况下，具备“远程维护”功能。

      2、配置灵活，所有保护功能具有单独投退。

      3、装置具有完善的自检功能，在线检测各部分工作情况

      4、分合闸回路采用防误动设计，并具有防误跳功能

      5、可应用于4-12路开关的模拟量采集、状态量采集、就地、远方控制开关分合闸

      6、通过扩展可达到24路控制

      7、通过选择不同配置，可满足国网、南网“三遥”、“二遥”需求

      8、 满足全国各地（如山东、北京、广东等）的特殊要求

      9、 具备零序电流定值自适应功能，无需人工设置

      10、满足“一二次融合”具体要求

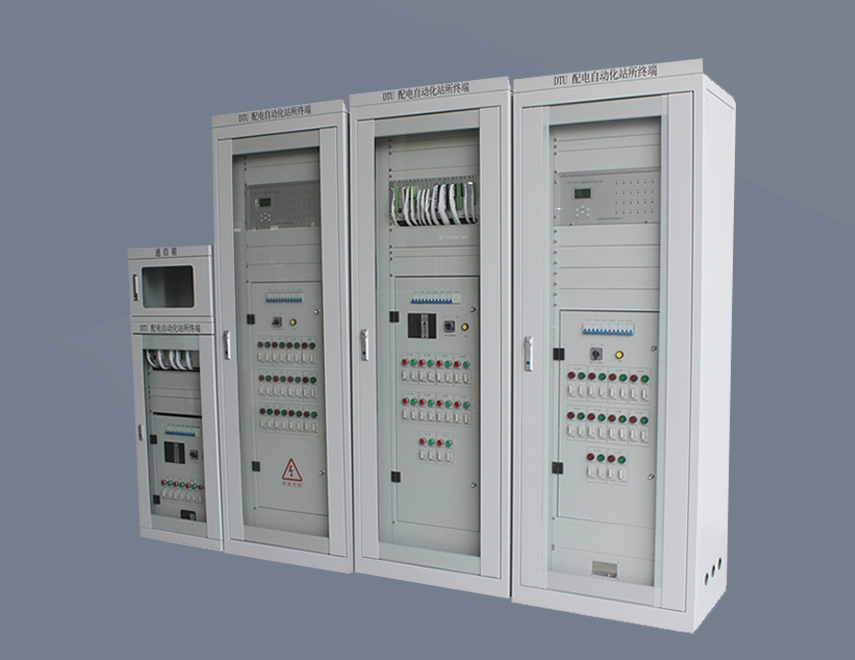

      11、核心单元可灵活配置成遮蔽立式、遮蔽卧式、户外立式和组屏式。
