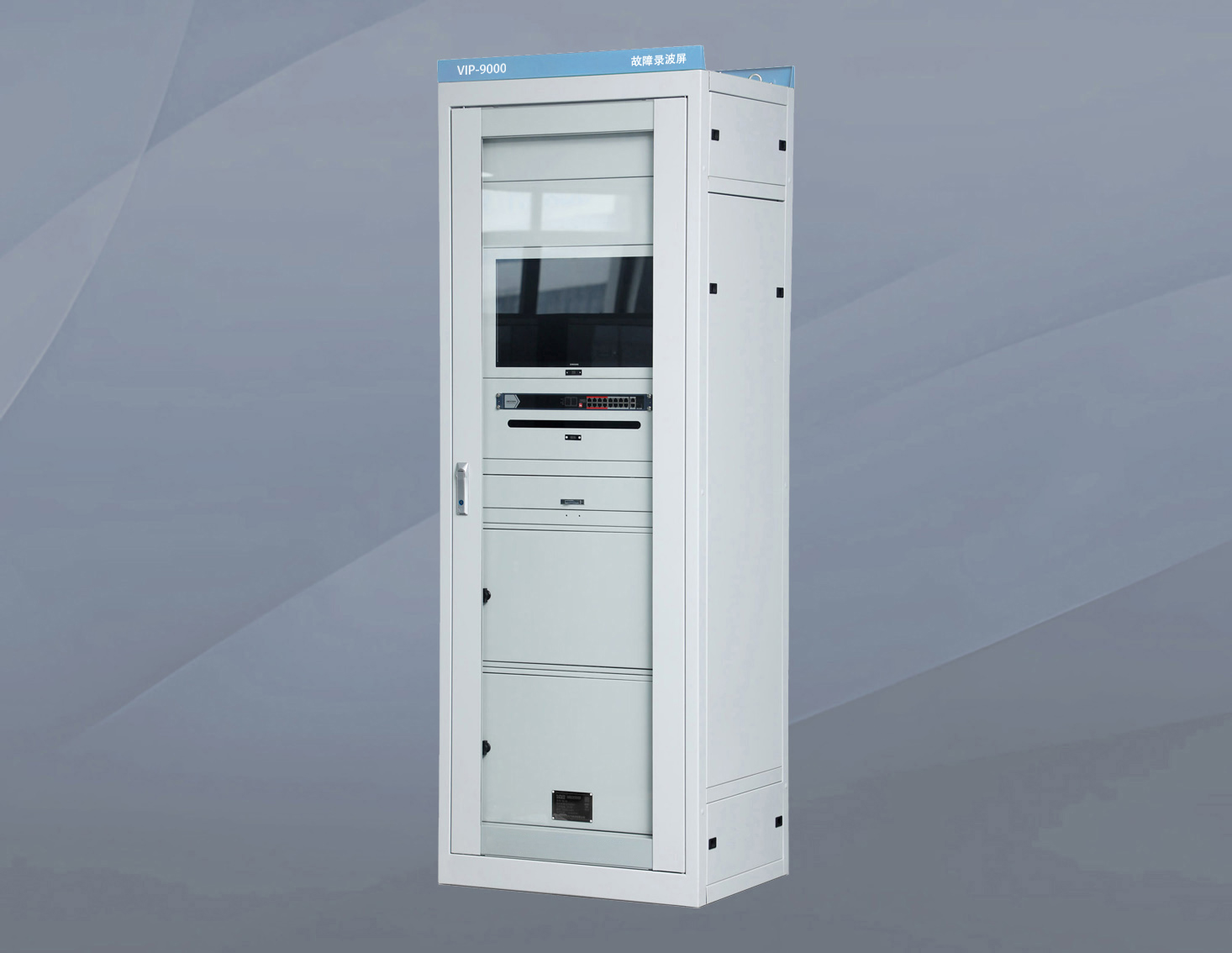

VIP-9000故障录波屏

1.VIP-9000故障录波屏产品概述：

       故障录波屏（也称为故障录波装置或系统）是现代电力系统不可或缺的关键监测与分析设备。它如同电力系统的“黑匣子”，持续监视电网的运行状态。当系统发生短路故障、接地故障、功率振荡、电压/频率崩溃、开关操作冲击等异常或扰动事件时，装置能在极短时间内（毫秒级）自动触发，以极高的采样速率（通常数千Hz至数万Hz）同步采集并记录故障发生前后全过程的多路电气模拟量（三相电压、电流、零序电压/电流等）的瞬时波形，以及相关的开关状态量（断路器分合闸、保护启动/动作/返回信号、重合闸动作等）变化序列。这些高精度、带精确时标的数据被可靠地存储下来。装置本身或通过后台分析软件，可对录波数据进行回放、测量、计算和分析，精确还原故障过程，判断故障性质（类型、相别）、计算故障点位置、评估保护及断路器的动作行为是否正确及时、分析系统暂态过程和谐波特性等。它为电力调度、运行维护、微机保护装置、自动化及设备管理等部门快速定位故障原因、评估系统安全稳定性、改进保护策略、验证设备性能以及事故追忆提供了最直接、最客观的技术依据，对保障电网安全、稳定、可靠运行和提高供电质量具有重大意义。

2. VIP-9000故障录波屏主要功能：

       高速数据采集： 实时同步采集多通道的模拟量（电压、电流）和开关量（状态信号）。

       故障检测与启动： 基于设定的判据（如突变量、越限值、开关变位等）自动检测并触发录波。

       波形记录与存储： 完整记录故障发生前、发生时及故障清除后全过程的高精度波形数据。

       事件记录： 记录与故障相关的开关变位、保护/重合闸动作信号及时间顺序（SOE）。

       数据管理： 存储、管理、检索历史录波文件和事件记录。

       数据分析： 提供波形显示、缩放、测量、谐波分析、序分量分析、矢量图、阻抗轨迹等分析工具。

       通信与传输： 支持本地或远程通信（如以太网、串口），上传录波数据供后台分析系统使用。

       人机交互： 通过液晶显示屏（LCD）和操作按键/触摸屏进行本地配置、查看、操作和分析。

3. VIP-9000故障录波屏设备组成和主要配置：

核心硬件单元：

       主处理单元 (CPU)： 核心运算和控制中心，执行数据采集、处理、存储、通信及人机交互控制。

       模拟量采集模块： 高精度、高采样率的A/D转换模块，接入PT/CT二次侧的电压、电流信号。通道数量可配置（如16/32/64/128路）。

       开关量采集模块： 光电隔离输入模块，接入断路器、隔离开关位置、保护/安全自动装置出口信号等。通道数量可配置（如64/128/256路）。

       大容量存储单元： 固态硬盘（SSD）或工业级存储卡，用于存储录波数据、事件记录、配置文件等。

       人机交互界面 (HMI)： 嵌入式工业级液晶显示屏（LCD），通常为触摸屏，集成操作按键。

       通信接口： 标配以太网（RJ45）、串行通信口（RS232/485），可选配光纤接口、GPS对时接口（IRIG-B, PPS）、USB接口等。

       电源模块： 宽范围输入的开关电源，提供稳定可靠的直流工作电源（如DC 110V/220V 或 AC/DC 85-265V）。

软件系统：

       嵌入式实时操作系统 (RTOS)： 保证系统的高实时性和稳定性。

       录波核心软件： 实现数据采集、故障启动判断、数据存储、文件管理等核心功能。

       人机界面软件： 提供图形化操作界面，用于本地配置、状态监视、录波文件查看与分析。

       通信协议栈： 支持IEC 61850 (GOOSE, MMS), IEC 60870-5-103/104, Modbus TCP/RTU等标准电力通信规约。

辅助配置：

       机箱/屏柜： 标准19英寸机箱或独立屏柜，提供安装空间和电磁屏蔽。

       对时系统： 内置或外接高精度时钟（通常需GPS/北斗卫星同步），确保全站数据时标精确同步（μs级精度）。

       后台分析软件 (可选)： 安装在PC工作站上，功能更强大的专业分析软件，用于深入分析录波数据。

4.VIP-9000故障录波屏产品特点：

       高精度与高分辨率： 采用高性能ADC和高精度前端电路，确保电气量测量的准确性和波形细节的完整性，满足精确故障分析需求。

       高速采样与启动： 毫秒级甚至微秒级的故障检测和启动响应能力，超高采样率，确保能捕捉到最关键的故障暂态过程（如行波、涌流、高频振荡）。

       同步性能卓越： 严格的多通道同步采样和高精度外部时钟同步能力（μs级），保证全站数据时标一致性，是分析复杂故障和系统动态的基础。

       高可靠性设计： 采用工业级元器件，宽温设计，严格EMC测试（抗干扰能力强），无旋转部件（SSD），确保在变电站严苛环境下长期稳定可靠运行。

       大容量智能存储： 配置大容量固态存储，支持海量录波文件本地存储；具备智能存储管理（循环覆盖、按重要性保存），保证关键数据不丢失。

       强大的本地分析功能： 集成专业级波形分析工具（测量、谐波、序分量、阻抗、矢量图、测距等），无需依赖后台即可在屏上进行初步的、快速的故障诊断。

       开放的标准通信： 全面支持IEC 61850 (GOOSE, MMS), IEC 60870-5-103/104, Modbus等主流电力规约，无缝接入智能变电站和调度自动化系统，实现数据共享和远程分析。

       灵活的可配置性： 启动条件、录波长度、通道参数、通信设置等均可灵活配置，适应不同应用场景和需求。

       直观友好的人机界面： 大尺寸、高亮度液晶触摸屏，图形化中文操作界面，操作便捷，信息显示清晰直观。

       完善的诊断与维护： 具备全面的自检功能和运行状态监视，提供本地和远程告警，便于及时发现和处理装置自身问题。

       核心价值突出： 是快速准确定位故障点、分析故障原因、评估保护动作行为、验证设备性能、研究系统暂态过程、预防事故扩大、缩短停电时间、提高电网安全运行水平的核心工具。
