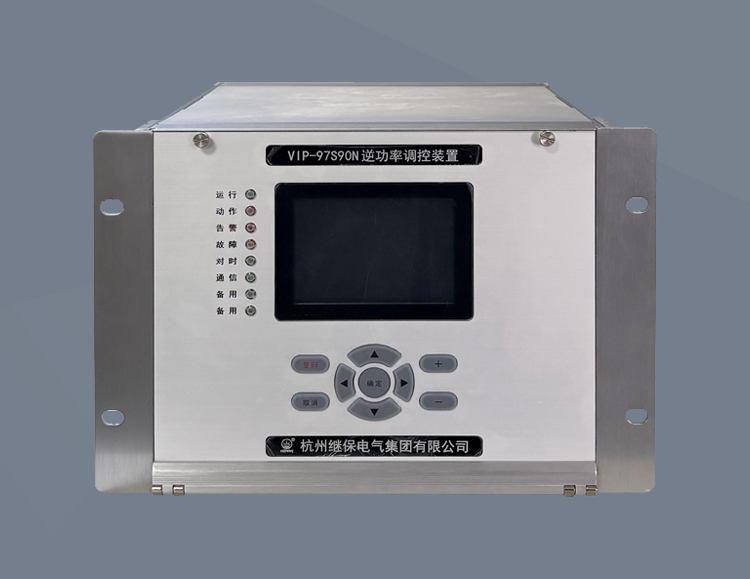

VIP-97S90N/W无线逆功率(防逆流)调控装置

适用范围:VIP-97S90N/W无线逆功率调控装置主要用于110KV、66KV、35KV、10KV及以下电压等级的光伏、风电、储能及各种自备电厂的远距离防逆流的控制与调节。

无线功能:可以根据用户的用电情况,做到10公里左右距离的无线防逆流,保证百分百没有反送。

防逆流功能:可以控制32路逆变器或者32个并网柜,实现防逆流/逆功率的有效控制,做到零反送,保证用电效益的最大化。


产品质保

品质保证

一年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

VIP-97S90N/FW无线逆功率(防逆流)调控装置简介

     VIP-97S90N/W无线防逆流保护装置,主要针对分布式光伏发电、风力发电、光伏储能电站的用户,选择“自发自用,余电不上网”的模式,可减少电费支出和对传统能源的依赖,降低碳排放和环境污染,促进清洁能源的普及和应用。VIP-97S90N/FW无线率功率调控装置可实现,是当检测到发电功率超出用电负荷时,立即解列并网开关或者调节逆变器的功率输出,从而断开光伏发电与电网之间的联系,起到防止倒送电的目的。


VIP-9790N/W无线逆防逆流装置主要功能

     1-32路逆功率保护

     1-32路逆功率恢复合闸

     逆变器功率调节功能

     过电压告警

     低电压告警

     无线信号远程传输功能


VIP-97S90N/W无线逆防逆流装置原理说明

 1.逆功率保护

 逆功率保护原理

     图中:P:有功功率;

     Pset:逆功率保护P定值;

     Tset:逆功率保护时间。

     本装置逆功率保护设置16段,可根据需求整定投退和延时。为防止PT断线时逆功率保护误动作,当PT断线时闭锁保护。逆功率保护动作后,置位对应段的功率恢复投入标志。

     注.功率恢复投入标志在功率恢复动作后置0。


2.逆功率恢复

     1.功率恢复-“投”(0:退,1:投);

     2.二次有功功率值P≥功率恢复定值;

     3.对应的逆功率保护发生(第1路功率恢复对应逆功率1跳闸,第2路功率恢复对应逆功率2跳闸...以此类推);

     4.满足以上条件的持续时间≧功率恢复延时;

     同时满足以上四点后,装置功率恢复保护动作;保护立即合闸对应出口,同时驱动动作出口,面板动作灯亮。动作的逻辑框图如下所示:

逆功率恢复原理

VIP-97S90N/W无线逆功率保护装置技术特点

     采用国际最流行的高速处理器,主频为200 MHz,内置资源丰富,外围电路设计简单,保证产品的制造质量及其稳定性。充足的硬件资源,8M字节Flash Memory存储器。

     测量三相电流(Ia,Ib,Ic),三相或线电压(Uan,Ubn,Ucn,Uab,Ubc,Uca),有功功率P,无功功率Q,功率因素cosφ,频率f。

     电流、电压、功率、电度的测量值不仅反映基波,还可正确反映2~13次谐波,频率45~60HZ自适应,从而使测量结果与专用测量表计一致。

     最多21路的开入量接口,64路开出接点,可控制32个断路器开关或者逆变器。

     保护元件的出口方式可通过跳闸矩阵进行整定,方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点(自动返回)或信号接点(复归后返回)。

     GPS对时可采用网络对时方式,同时也支持B码对时方式(RS485接口)。

     有效、可靠的TV断线判据,有效防止电机低电压元件误动作。

     两个100M以太网通信接口,一个RS485通信接口,支持IEC60870-5-103,Modbus等规约。

     16条故障录波,采样点录波最大包含14路模拟量(间隔为1mS),录波采用标准Comtrade格式。

     整机静态功耗低(约10W),液晶模块采用新工艺,寿命大为提高。

     高抗干扰性能,通过10项电磁兼容检测认证,快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。

     工作环境温度范围:-25℃~+55℃(液晶无模糊、迟钝现象)。
