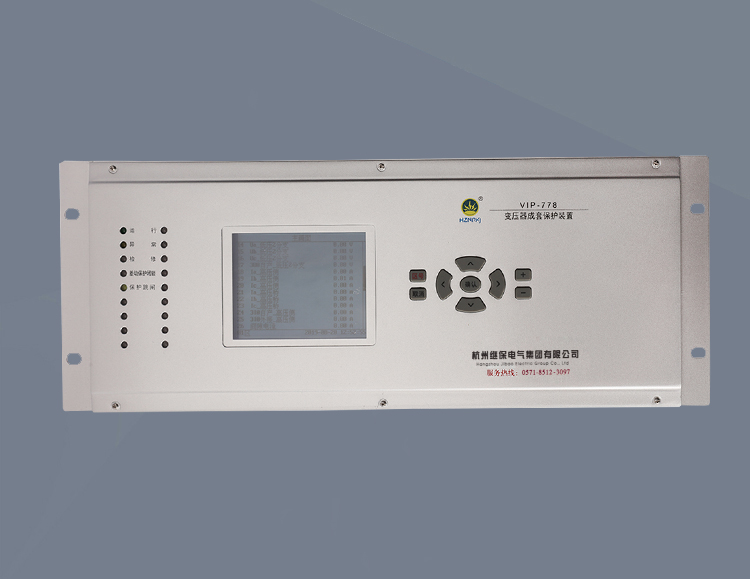

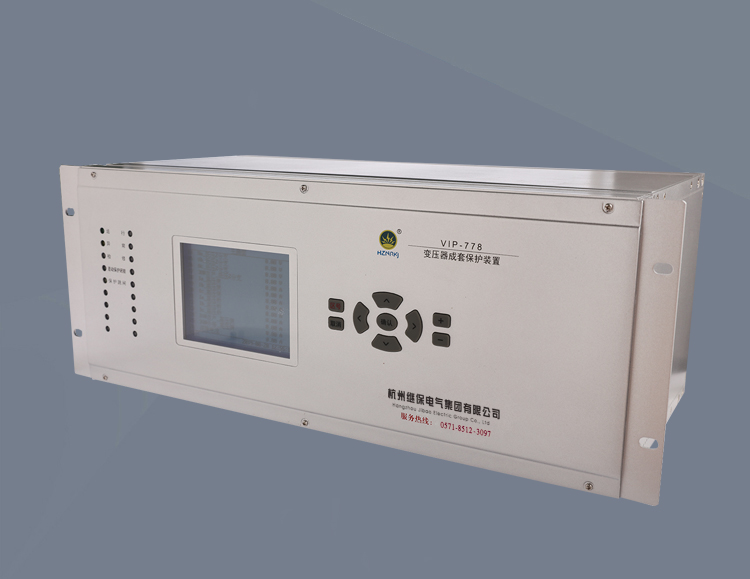

VIP-778变压器成套保护装置

VIP-778变压器成套保护装置适用范围

        VIP-778T1 变压器成套保护装置适用于 110kV 及以下电压等级的两圈、三圈电力变压器。装置 分为主后保护一体或者主后保护分开两种配置方式，适用于传统变电站

VIP-778变压器成套保护装置保护配置

        VIP-778T1 保护装置含差动保护和各侧后备保护一体；支持高压侧 IH1、高桥侧 IH2、中压侧 IM、 低压侧 1 分支 IL1、低压侧 2 分支 IL2 五侧电流差动保护。保护主要包括二次谐波制动元件、波形 识别制动元件、比率制动元件、差动速断过流元件、比率差动过流元件、CT 断线判别元件以及差流 越限告警元件。

        高压侧后备保护电流固定取高压侧 IH1、高桥侧 IH2 的和电流，零序电流，零序电压均可经控 制字投退决定自产或外接。中压侧、低压侧 1 分支、低压侧 2 分支后备保护固定取各侧保护电流， 零序电压固定自产。

VIP-778变压器成套保护装置保护功能

VIP-778变压器成套保护装置产品特点

     1、CPU 板卡采用 32 位高性能的 PowerPC 双核处理器。主 CPU 实现事件记录、故障录波、人机 接口、后台通信及打印等功能。从 CPU 完成保护运算与出口逻辑等功能。高性能的硬件保证了 装置在每一个采样间隔对所有模拟量以及开入量进行实时计算。采用内部高速总线和 CAN 总线， 装置硬件配置灵活，具有通用、易于扩展、易于维护的特点。

     2、采用双重化采样及互校技术，确保保护采样的可靠性和保护行为的正确性。 

     3、软件模块化设计 ：装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置。

     4、强电磁兼容性： 整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取 相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

     5、具有友好的人机接口，具备方便的现场装置测试功能。

     6、具有灵活的通信方式，配有 3 个 100Mbps 以太网接口， 1 个 RS－232 打印串口。支持电力行 业 通信 标 准 DL/T667-1999 （IEC60870 －5 － 103 ） 和新 一 代 变电 站 通信 标 准 DL/T860 （IEC61850）。 

     7、对时接口可支持多种 GPS 对时方式，包括 IRIG－B、SNTP 等对时方式。

     8、 装置电源支持交流和直流供电。

VIP-778变压器成套保护装置技术参数

一、基本电气参数

1、额定交流参数

        额定交流电流：5A或1A（订货时说明）Ø额定交流电压：线电压100V，相电压100/√3V，开口三角电压300V

        额定频率：50HZ

2、装置过载能力

        交流电流回路：2倍额定电流以下连续工作，10倍额定电流允许10s，40倍额定电流允许1s

        交流电压回路：1.5倍额定电压下连续工作

3、额定直流参数

        额定电源电压：DC220V或者DC110V（订货时说明）

        允许变化范围：80%~120%额定电压下，可连续工作

4、功率消耗

        直流电源回路：静态功耗低于35W，保护动作时不大于50W

        交流电流回路：二次额定电流为5A时，不大于1VA/相，二次额定电流为1A时，不大于0.5VA/相

        交流电压回路：额定电压下不大于0.5VA/相

二、环境条件

        工作温度：-25℃~55℃

        贮存温度：-35℃~70℃

        相对湿度：5%~90%（产品内部无凝露）

        海拔高度：≤2000m，超过2000m按海拔修正系数进行修正。

三、绝缘性能

        绝缘电阻各导电回路对地、无电气联系的回路之间的绝缘电阻不低于100M

        介质强度各导电回路对地、无电气联系的回路之间，对于额定绝缘电压63V～250V的回路能承受工频2.0KV的耐压试验，对于额定绝缘电压<=63V的回路能承受工频500V的耐压试验，历时1min，装置无击穿、闪络及元件损坏现象

        冲击电压各导电回路对地、无电气联系的回路之间，对于额定绝缘电压63V～250V的回路能承受1.2/50μs、开路电压为5KV的标准雷电波的短时冲击电压试验；对于额定绝缘电压<=63V的回路能承受1.2/50μs、开路实验电压为1KV的标准雷电波的短时冲击电压试验；装置无绝缘击穿或损坏现象

四、技术指示

1、交流精确工作范围

     相电压：1V~100V

     开口三角电压：3V~200V

     电流：0.05In~20In

2、动作定值精度

     后备保护电流保护动作误差：<±2.5% 

     后备保护电压保护动作误差：<±2.5% 

     过流元件方向边界误差：<±2° 

     差动保护差流动作误差：<±3.5% 或 <±0.01Ie 

     二次谐波制动系数误差：<±10%

3、 时间定值精度

     差动速断保护：不大于 25ms（1.5 倍整定值）

     比率差动保护：不大于 35ms（2 倍整定值） 

     后备保护延时误差：不大于 35ms（1.2 倍整定值）

4、 装置记录容量

     动作报告和故障录波：装置可循环记录最新的 16 次保护动作整组报告和 16 次故障录波 

     事件记录：装置可循环记录最新的 256 次装置事件，包括软压板投退、遥信变位、装置运行报 告、装置自检信息

VIP-778变压器成套保护装置开孔尺寸图
