差动速断保护与比率差动保护的区别？

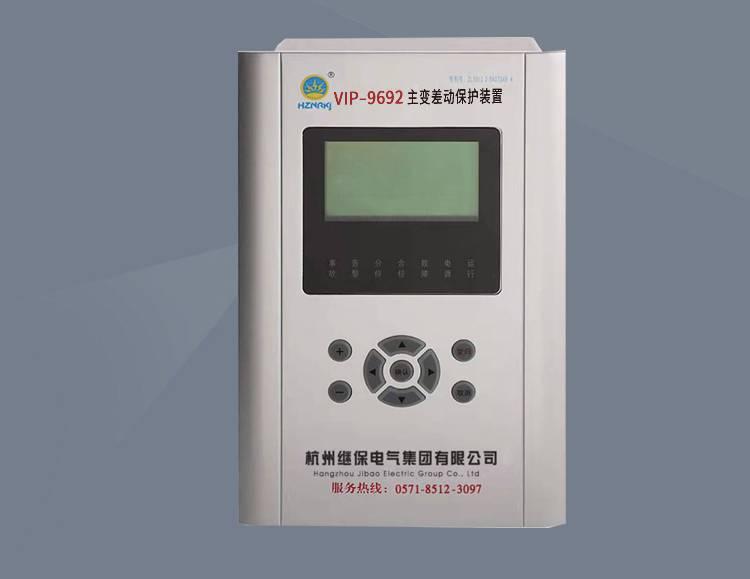

    差动速断保护与比率差动保护是变压器差动保护中两种核心保护方式，尽管二者均基于差动电流原理，但在动作逻辑、适用场景和性能特点上存在本质区别。以下从多个维度详细阐述两者的差异：

1. 动作逻辑与特性

    差动速断保护仅依赖差动电流的绝对值进行判断。当差动电流（Id）超过预设的速断定值（Isd）时，保护立即动作跳闸，其动作条件为简单的门槛值比较（Id > Isd）。由于没有引入制动电流（Ir）的逻辑，它不具备抗外部故障不平衡电流的能力，属于“无制动”的速动型保护。

    比率差动保护则采用差动电流与制动电流的比值作为动作依据，动作条件为 Id > K·Ir + Icd0（K为制动系数，Icd0为最小动作电流）。通过引入制动电流，在外部故障或CT饱和时，制动电流增大，显著提高保护的抗干扰能力，避免误动。这种“比率制动”特性使其能区分内部轻微故障与外部严重故障，灵敏度更高。

2. 应用场景与功能定位

    差动速断保护主要用于应对极端严重的内部故障，如变压器绕组金属性短路或直接接地故障。此类故障会产生极大的差动电流，差动速断能以毫秒级速度快速切除故障，最大限度减少设备损伤，但其整定值较高（通常为额定电流的4~8倍），无法检测轻微匝间短路或高阻接地故障。

    比率差动保护作为变压器差动保护的主保护，能够灵敏识别轻微故障（如小匝数短路、高阻接地）以及复杂工况下的故障。通过谐波制动（如二次谐波闭锁励磁涌流）和比率制动特性，可有效抑制CT饱和、励磁涌流等干扰，适用于绝大多数内部故障场景。

3. 整定原则与可靠性

    差动速断的定值（Isd）需规避两个关键因素：一是躲过变压器空载合闸时的最大励磁涌流，二是避开外部故障时的最大不平衡电流。其定值通常较高，导致灵敏度受限，且在励磁涌流或CT严重饱和时可能误动。

比率差动保护的定值需精细化设置：

    最小动作电流（Icd0）：一般为额定电流的0.2~0.5倍，确保轻微故障时可靠启动。

    制动系数（K）：取值范围0.3~0.5，根据CT误差和系统最大不平衡电流动态调整，平衡灵敏度与可靠性。

    谐波闭锁：通过二次谐波（15%~20%）闭锁励磁涌流，五次谐波抑制过励磁工况，显著降低误动概率。

4. 优缺点对比

    差动速断保护的优势在于动作速度极快、逻辑简单，适合快速切除严重故障；其劣势是抗干扰能力弱，易受励磁涌流、CT饱和影响，且无法识别小电流故障。

    比率差动保护的优势体现在灵敏度高、可靠性强，能适应复杂故障类型和干扰环境；其劣势是动作速度略慢（需计算差动与制动电流），且在极端故障时可能因CT饱和导致制动失效，需依赖差动速断作为补充。

5. 配合关系与工程实践

    在实际变压器保护系统中，二者通常协同配置：

    差动速断作为“后备保护”，在比率差动因CT饱和或计算延迟时，快速切除严重故障，防止事故扩大。

    比率差动作为“主保护”，负责覆盖绝大多数故障类型，并通过制动特性和谐波闭锁提高整体可靠性。

    例如，当发生金属性短路时，差动速断和比率差动可能同时动作，但速断因门槛值高、无制动逻辑而更快跳闸；而对于仅产生小差流的匝间故障，仅比率差动能够可靠动作。

总结

    差动速断保护与比率差动保护的本质区别可概括为：

    差动速断是“简单粗暴”的快速防线，以速度优先，牺牲部分灵敏度和抗干扰能力；

    比率差动是“精细智能”的主保护，以可靠性为核心，通过复杂逻辑兼顾灵敏度与安全性。

    二者的互补配合，构成了变压器差动保护的“双重保险”，既能在极端故障时快速止损，又能精准识别细微异常，全面提升电力系统的安全性与稳定性。
